4. ПОРЯДОК ЭКСПЛУАТАЦИИ АУПП
4.1. Автоматическая установка пенного пожаротушения (АУПП) предназначена для тушения пожаров в защищаемых помещениях и сооружениях энергопредприятия при получении сигнала о его возникновении от пожарных извещателей.
Все оборудование должно быть окрашено в цвета по стандарту и иметь четкие надписи.
4.2. Принципиальная схема установки пожаротушения воздушно-механической пеной приведена на рисунке.

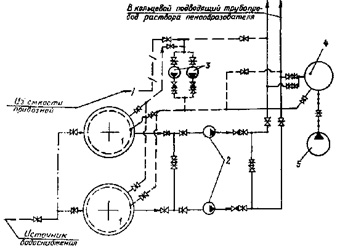

Принципиальная технологическая схема пожарной насосной станции с подачей готового раствора пенообразователя:
1—резервуары запаса раствора пенообразователя; 2—насосы подачи раствора пенообразователя; 3—насосы подачи пенообразователя в резервуар, раствора пенообразователя в импульсное устройство, циркуляции раствора пенообразователя; 4 — импульсное устройство (пневмобак); 5 — компрессор;
— задвижка;
- обратный клапан.
Трубопроводы:
раствора пенообразователя _______________
водопровода
пенообразователя --------- / -------------
циркуляции раствора - - - - - - -
сжатого воздуха
Для снятия характеристики пеногенераторов или пенных оросителей при различных режимах работы, в схеме установки пожаротушения рекомендуется на напорном трубопроводе между насосом и ближайшей от насоса задвижкой установить специальный отвод, оборудованный на конце задвижкой и приспособлением для присоединения пеногенератора или пенного оросителя.
4.3. В состав установки автоматического пенного пожаротушения входит следующее основное оборудование:
емкость для хранения концентрата пенообразователя или резервуар для хранения водного раствора пенообразователя;
источник водоснабжения (специальный резервуар или водопровод);
сеть трубопроводов;
насосы для забора и подачи воды или готового водного раствора пенообразователя;
запорно-пусковые устройства;
система автоматического управления (включая пожарную сигнализацию);
пеногенераторы или пенные оросители;
электроизмерительные приборы.
Кроме перечисленного основного оборудования, в схему АУПП могут быть включены:
насосы-дозаторы для подачи в напорные и распределительные трубопроводы расчетного количества пенообразователя;
бак с водой для заливки питательных насосов;
пневмобак для поддержания постоянного давления в сети АУПП;
компрессор для подпитки пневмобака воздухом.
4.4. Перед заполнением баков для хранения раствора пенообразователя необходимо произвести их внутренний осмотр и очистку. После этого насосами заполнить емкость водой и концентрированным пенообразователем в пропорциях для получения необходимого состава раствора пенообразователя.
4.5. Включить в работу насос пенного пожаротушения на рециркуляцию для перемешивания раствора в баках на 15-20 мин. При этом контролируется: утечка раствора по водоуказательным стек лам баков, отсутствие протечек в схеме, уровень пенообразователя в баках.
После этого проводится анализ раствора с записью в оперативном журнале.
4.6. Запуск АУПП должен быть автоматический. Перевод установки пенотушения в дистанционный и ручной режим включения не допускается, за исключением случаев проведения ремонтных работ установки.
Автоматический пуск осуществляется от импульса пожарных извещателей, установленных в защищаемых помещениях (сооружениях).
4.7. Дистанционный пуск АУПП осуществляется кнопкой или ключом ручного включения, установленными на специальных панелях или шкафах щита управления (главного, блочного, теплового и т.п.). Дистанционный пуск предусматривается для дублирования автоматического пуска.
4.8. Устройства для местного пуска установки пожаротушения располагаются в помещении насосной станции и на узлах управления распределительных трубопроводов и предназначены для опробования и наладки установки пожаротушения, а также для запуска установки при отказах автоматического и дистанционного пусков.
4.9. На щите управления должна находиться схема этой установки с кратким описанием устройства и работы АУПП. В помещении насосной станции должны быть инструкция о порядке включения в работу насосов и открытия запорной арматуры, а также принципиальная и технологическая схемы.
4.10. На узлах управления, оборудовании АУПП должны быть соответствующие наглядные схемы, надписи и указатели.
4.11. Для получения воздушно-механической пены средней кратности применяются пеногенераторы ГПС-200, ГПС-600 и ГПС-2000, техническая характеристика которых приведена в табл. 1.
Таблица 1
| Пеногенератор | Расход раствора,л/с | Производительность по пене, л/с | Длина,мм | Диаметр,мм | Расчетноедавление перед пеногенератором, МПа |
ГПС-200
ГПС-600 | 1,6-2
4-6 | 160-200
400-600 | 540
655 | 224
309 | 0,4-0,6
0,4-0,6 |
| ГПС-2000 | 16-20 | 1600-2000 | 1660 | 640 | 0,4-0,6 |
4.12. Марка пеногенератора или пенного оросителя определяются проектом с учетом конструктивных особенностей защищаемого объекта, пожарной нагрузки и эффективности подачи огнетушащего средства на очаг пожара.
4.13. По окончании работы пенной установки пожаротушения по тушению пожара в защищаемом помещении должен быть произведен ее осмотр. При обнаружении механических повреждений на трубопроводах, запорно-пусковых устройствах, пеногенераторах и на другом оборудовании их необходимо отремонтировать в кратчайшие сроки.
4.14. Для получения воздушно-механической пены низкой кратности применяются оросители ОПДР-15, техническая характеристика которых приведена в табл. 2.
Таблица 2
| Давление, МПа | Расход, л/с | Кратность пены | Стойкость пены, с | Условный радиус орошения, м | Площадь орошения, м2 | Интенсивность орошения по раствору, л/с*м2 | Интенсивность орошения по пене,л/с*м2 |
| раствора | пены |
| 0,05 | 1,6 | 8,0 | 5,0 | 73 | 2 | 12,5 | 0,128 | 0,64 |
| 0,1 | 2,2 | 14,3 | 6,6 | 89 | 2,2 | 15,7 | 0,14 | 0,94 |
| 0,2 | 3,1 | 26,2 | 8,6 | 137 | 2,5 | 19,6 | 0,158 | 1,33 |
| 0,3 | 3,5 | 30,4 | 8,7 | 146 | 2,6 | 21,0 | 0,165 | 1,43 |
| 0,4 | 3,8 | 35,8 | 9.3 | 157 | 2,6 | 21,2 | 0,178 | 1,67 |
_________
Примечание. Указанные в табл. 2 данные приведены для оросителя, расположенного в 3,5 м от поверхности орошения.
