3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
К АВАРИЙНО-СПАСАТЕЛЬНОМУ АВТОМОБИЛЮ
3.1. Главный и основные параметры
3.1.1. В качестве главного параметра АСА принимают значение мощности основного источника питания, выбираемого из ряда: 8; 12; 16; 20; 30 кВт.
Другие значения главного параметра АСА (при необходимости) устанавливаются нормативно-технической документацией на конкретные модели.
3.1.2. Основные параметры АСА в соответствии с номенклатурой показателей назначения устанавливаются "Типажом пожарных автомобилей".
3.2. Общие технические требования
3.2.1. АСА должен состоять из следующих основных частей:
а) базового шасси с дополнительной трансмиссией для привода ЭСУ;
б) отсеков кузова для размещения стационарного и переносного аварийно-спасательного оборудования и пожарно-технического вооружения;
в) салона (кабины) для боевого расчета;
г) ЭСУ;
д) системы дополнительного электрооборудования;
е) стационарной осветительной мачты.
На некоторых типах АСА могут устанавливаться: стационарные лебедки; кран-манипулятор; съемные кузова или контейнеры, которые комплектуются в зависимости от целевого назначения оборудования.
3.2.2. Число мест для боевого расчета АСА должно быть не менее 3, включая место водителя.
3.2.3. Величина полной массы АСА не должна превышать 95 % от величины максимальной массы, установленной для базового шасси.
Для АСА, технические условия на которые утверждены до введения настоящих норм, допускается использование полной массы по согласованию с изготовителем базового шасси.
При определении массы боевого расчета исходят из массы одного человека (75 кг), включая водителя, плюс 10 кг персонального снаряжения на каждого члена боевого расчета.
3.2.4. Отношение номинальной мощности двигателя к полной массе АСА (удельная мощность) должно быть не менее 11 кВт/т (15 л.с./т).
Для АСА, технические условия на которые утверждены до введения настоящих норм, допускаются иные значения удельной мощности, но не менее 8,8 кВт/т (12 л.с./т).
3.2.5. Габаритные размеры АСА - по ГОСТ 22748 и в соответствии с нормативно-технической документацией на конкретную модель.
3.2.6. Климатическое исполнение АСА должно соответствовать У (УХЛ), категория размещения 1, для работы при температуре окружающей среды от 233 до 313 К (от минус 40 до 40 °С), эксплуатация в атмосфере типов 1 и 2 по ГОСТ 15150, размещение в период оперативного ожидания по ГОСТ 12.4.009 (помещения с температурой воздуха не ниже 10 °С), если иное не предусмотрено требованиями к конкретной модели.
3.2.7. АСА должен быть оборудован противотуманными фарами и двумя фарами-искателями, одна из которых расположена на кабине водителя, другая - в задней части кузова. Управление передней фарой-искателем осуществляется из кабины, с рабочего места водителя. Требования к размещению и подключению противотуманных фар - по ГОСТ 25478.
3.2.8. Размещение и крепление оборудования, ЭСУ, СИЗОД и ПТВ на АСА должны обеспечивать безопасность и оперативность выполнения функциональных задач при боевом развертывании, а также во время движения, при техническом обслуживании и ремонте. Масса отдельных укладок имущества, предназначенного для переноски вручную при эксплуатации, не должна превышать 40 кг.
3.2.9. Уровень вибрации на рабочих местах и на полу салона для боевого расчета АСА - в соответствии с ГОСТ 12.1.012.
3.2.10. Надежность АСА должна характеризоваться показателем /гамма-процентной наработки (Y = 80 %) основного источника питания и его привода до капитального ремонта и составлять не менее 1500 ч.
3.2.11. В кабине и салоне АСА при закрытых окнах, люках и дверях система вентиляции должна обеспечивать избыточное давление и обмен воздуха в соответствии с требованиями ГОСТ Р 50993.
3.2.12. Углы свеса АСА должны быть не менее:
а) неполноприводное грузовое шасси - передний 20o, задний 15o;
б) полноприводное грузовое шасси - передний 25o, задний 25o;
в) автобуса - в зависимости от класса по ГОСТ 20774.
3.2.13. Угол поперечной устойчивости АСА в полной оперативной готовности должен быть не менее 30o.
3.2.14. Крупногабаритное оборудование (немеханизированный инструмент, надувная лодка и др.) допускается размещать на крыше АСА, при этом должно быть выполнено требование п. 3.2.6.
3.2.15. Для доступа к оборудованию, расположенному на крыше АСА, должна быть предусмотрена стационарная лестница с поручнями. Ступени лестницы должны быть шириной не менее 150 мм, расстояние между ступенями - не более 300 мм. Ступени лестницы должны иметь поверхность, обеспечивающую устойчивое положение ступни поднимающегося по ней человека.
3.2.16. Площадки на крыше, предназначенные для работы, должны иметь ограждение по периметру высотой не менее 100 мм, а также настил с покрытием, препятствующим скольжению.
3.2.17. Усилия на органах управления специальными агрегатами АСА не должны превышать значений, установленных требованиями ГОСТ 21752 и ГОСТ 21753.
3.2.18. АСА должен быть укомплектован в целях обеспечения потребностей эксплуатации шасси автомобиля:
а) запасным колесом;
б) комплектом водительского инструмента;
в) двумя переносными огнетушителями (один порошковый с массой огнетушащего вещества не менее 5 кг, один углекислотный с массой заряда огнетушащего вещества не менее 5 кг);
г) знаком аварийной остановки по ГОСТ 24333 или выносным красным фонарем, работающим в мигающем режиме;
д) медицинской аптечкой (контейнером);
е) двумя противооткатными упорами.
3.3. Требования к базовым шасси.
3.3.1.Требования к шасси, поставляемым для изготовления АСА - в соответствии с п. 6.1.3 НПБ 163-97.
3.3.2. Шасси, поставляемые для изготовления АСА, должны быть сертифицированы.
3.4. Требования к кабине водителя
3.4.1. Кабина и рабочее место водителя должны соответствовать требованиям ГОСТ 12.2.032.
3.4.2. Рабочее место водителя АСА на базе автобуса должно быть изолировано от салона перегородкой или иметь ограждение.
3.4.3. Кабина АСА должна быть оборудована подножками и поручнями, если высота нижней кромки дверного проема более 650 мм от уровня дорожного полотна.
3.4.4. Внутренние замки дверей должны иметь устройство, исключающее возможность их самопроизвольного открытия во время движения АСА. Ручки запорных механизмов должны иметь травмобезопасную форму. Требования к замкам и петлям дверей - по ГОСТ 28443.
3.4.5. Двери должны иметь устройства, фиксирующие их в закрытом и открытом (не менее 75o) положениях.
3.4.6. Ширина рабочего пространства для водителя должна составлять не менее 800 мм.
3.4.7. Кабина, предназначенная для размещения водителя и личного состава, должна иметь внутреннюю ширину не менее 1700 мм, ширина сидений для каждого сидящего рядом с водителем -не менее 450 мм.
3.4.8. В кабине на панель приборов должна быть выведена световая индикация положения осветительной мачты и открытия отсеков, дверей.
3.4.9. Уровень освещенности в соответствии со СНиП 23-05 на рабочем месте водителя АСА должен быть не менее 30 лк на уровне 1 м от пола.
3.5. Требования к салону (кабине)
3.5.1. Салон (кабина) АСА должен обеспечивать возможность оперативной посадки и высадки личного состава, удобство и безопасность его размещения, а также установку необходимого вывозимого оборудования, инструмента и ПТВ.
3.5.2. Салон АСА может состоять из двух отсеков, разделенных перегородкой и предназначенных для размещения:
а) личного состава;
б) аппаратуры, аварийно-спасательного инструмента, оборудования и ПТВ.
3.5.3. Конструкция и размеры отсеков салона должны обеспечивать установку необходимого оборудования и аппаратуры, возможность их обслуживания и демонтажа, а также организации необходимого количества рабочих мест, исходя из нормативно-технической документации на конкретную модель АСА.
3.5.4. Эргономические показатели организации рабочих мест должны соответствовать ГОСТ 12.2.032. Конструкция салона АСА должна обеспечивать сохранение жизненного пространства для личного состава при опрокидывании, лобовом столкновении, наездах сбоку и сзади.
3.5.5. Уровень шума в салоне АСА во время работы ЭСУ - по ГОСТ Р 51616, на рабочих местах -по ГОСТ 27436 и ГОСТ 12.1.003.
3.5.6. Уровень-освещенности прохода салона - не менее 20 лк, подножек и ступеней на уровне их поверхностей - не менее 10 лк, лицевых поверхностей электрощитов, пультов управления ЭСУ - не менее 100 лк.
3.5.7. Оборудование и ПТВ в салоне необходимо размещать с учетом обеспечения требований пассивной безопасности для личного состава. Наличие острых кромок не допускается. Крепление сборочных единиц и деталей должно исключать их самопроизвольное перемещение во время движения АСА.
3.5.8. Схема размещения на АСА специального оборудования и аппаратуры должна обеспечивать оперативность боевого развертывания.
3.5.9. При размещении возимого оборудования и аппаратуры необходимо руководствоваться следующими принципами:
а) функционального применения, предусматривающего группировку оборудования по его функциям;
б) частоты использования - наиболее применяемые элементы оборудования должны находиться в самых удобных местах.
3.5.10. Управление дверьми салона боевого расчета на базе автобуса должно осуществляться с места водителя с помощью дистанционного привода. Дистанционный привод каждой двери должен дублироваться устройством, размещенным внутри салона на видном и доступном месте, вблизи от двери, которой оно управляет.
Двери салона боевого расчета, не имеющие дистанционного привода, должны быть снабжены запорным устройством, исключающим возможность их случайного открывания. АСА должны быть оснащены устройством, сигнализирующим водителю о положении дверей.
3.5.11. Доступ к аварийному выходу АСА должен быть свободен.
3.5.12. Окна должны быть оснащены светозащитными устройствами (шторами, жалюзи).
3.5.13. Для внутренней отделки (обивки) стенок и потолка салона для боевого расчета АСА должен применяться гладкий, светостойкий материал, допускающий влажную очистку и обработку дезинфицирующими средствами. Крепление обивки не должно иметь выступающих деталей и острых кромок. Пол салона, подножки и ступени должны иметь покрытие из влагостойкого и износоустойчивого материала с поверхностью, препятствующей скольжению.
3.5.14. Покрытие пола должно быть продолжено на стенки салона на высоту 150-200 мм с закруглениями в местах перехода от пола к стенкам и должно допускать мойку водой.
3.5.15. Система отопления салона АСА должна соответствовать требованиям ГОСТ Р 50993 и обеспечивать поддержание температуры в салоне не ниже 15 oС на уровне 1,5 м от пола при температуре окружающего воздуха минус 40 oС. Управление системой отопления должно осуществляться с места водителя.
3.5.16. Предельно допустимая концентрация вредных веществ в воздушной среде салона АСА должна соответствовать требованиям ГОСТ 12.1.005.
3.6. Требования к кузову АСА
Требования к кузову при изготовлении АСА - в соответствии с п. 6.1.16 НПБ 163-97.
3.7. Требования к комплектации АСА и размещению СИЗОД
3.7.1. ПТВ, аппаратура, оборудование и аварийно-спасательный инструмент, входящие в комплектацию АСА, должны быть сертифицированы в области пожарной безопасности и Системе сертификации в области чрезвычайных ситуаций.
Базовая комплектация АСА приведена в рекомендуемом приложении А.
3.7.2. Для обеспечения безопасной работы в непригодной для дыхания среде АСА должен иметь необходимое оборудование и ПТВ в соответствии с Наставлением по газодымозащитной службе.
3.7.3. В комплектацию АСА должны входить инструмент и прибор для обслуживания и обеспечения проведения испытаний СИЗОД, дезинфицирующие средства, а также средства оказания первой довра-чебной помощи пострадавшим и средства контроля состава воздушной среды.
3.8. Общие требования к крану-манипулятору
3.8.1. Кран-манипулятор должен обладать следующими техническими характеристиками:
грузоподъемность, т, не менее 3
максимальный вылет стрелы относительно оси вращения, м, не менее 5
полный угол поворота крана, град, не менее 360
3.8.2. Кран-манипулятор монтируется на заднем конце рамы шасси за кузовом.
3.8.3. Для обеспечения устойчивости АСА при работе крана-манипулятора необходимо предусмотреть телескопические опоры.
3.8.4. Управление работой крана-манипулятора должно осуществляться с пульта управления, размещенного в одном из отсеков кузова.
3.9. Общие требования к ЭСУ
3.9.1. Конструкция ЭСУ АСА должна отвечать требованиям ПУЭ.
3.9.2. На АСА может быть установлен счетчик моточасов.
3.9.3. В АСА следует предусматривать рабочее место для оператора ЭСУ с расположением, при необходимости, дублирующих приборов контроля работы двигателя.
3.9.4. ЭСУ АСА должна сохранять работоспособность при наклоне относительно горизонтальной поверхности до 10o.
3.9.5. Уровень радиопомех при работе ЭСУ - по ГОСТ 17822.
3.9.6. Крепление всех элементов ЭСУ должно исключать ослабление электрического контакта в соединениях во время движения или транспортирования АСА.
3.10. Требования к основным источникам питания АСА
3.10.1. В качестве основных источников питания ЭСУ АСА должны применяться генераторы трехфазного тока с приводом от двигателя базового шасси АСА. Используемые генераторы должны быть сертифицированы.
3.10.2. Основные номинальные параметры основных источников питания ЭСУ АСА должны соответствовать значениям, приведенным в таблице 1.
Таблица 1
| Напряжение, В | Частота, Гц | Мощность, кВт |
| 230 | 50 | 8, 12, 16, 20, 30 |
| 230 | 400 | 8, 16, 20, 30 |
| 400 | 50 | 8, 12, 16, 20, 30 |
3.10.3. Номинальный коэффициент мощности основных источников питания при индуктивной нагрузке - не менее 0,8.
3.10.4. Основной источник питания на АСА должен устанавливаться в специальных отсеках или нишах и быть закрыт предохранительным кожухом, исключающим прикосновение к вращающимся и токоведущим частям.
3.10.5. Корпус основного источника питания должен иметь электрическую связь с шасси АСА.
3.10.6. Допускаемые величины индустриальных радиопомех (ИРП) оборудования и аппаратуры, устанавливаемых совместно со средствами радиосвязи, должны соответствовать ГОСТ 16842.
3.10.7. Основные источники питания АСА, при необходимости, должны быть оборудованы средствами помехоподавления. Введение средств помехоподавления в основной источник питания АСА не должно отрицательно влиять на его работоспособность. Длина соединительных проводников между помехообразующими элементами и помехоподавляющими средствами должна быть минимальной.
3.10.8. Температура поверхности основного источника питания при непрерывной 6-часовой работе в номинальном режиме должна соответствовать нормам завода-изготовителя.
3.11. Требования к электрическим параметрам и режимам ЭСУ
3.11.1. Номинальная мощность основных источников питания (п. 3.1.1 настоящих НПБ) АСА должна устанавливаться при следующих значениях факторов внешней среды:
атмосферное давление, кПа 89,9
температура окружающего воздуха, К (oС) 298
относительная влажность воздуха, % 70
3.11.2. Основные источники питания АСА должны допускать перегрузку по мощности на 10 % выше номинальной (по току при номинальном коэффициенте мощности) в течение 1 ч. Повторные перегрузки допускаются по истечении 30-минутного перерыва, необходимого для установления нормального теплового режима.
Допустимая суммарная наработка в режиме перегрузки не должна превышать 10 % отработанного основным источником питания времени в пределах назначенного ресурса до капитального ремонта.
3.11.3. Нормы качества электрической энергии основных источников питания - в соответствии с ГОСТ 23377.
3.12. Требования к автоматизации ЭСУ
3.12.1. ЭСУ АСА должна иметь степень автоматизации по ГОСТ 10511, обеспечивающую:
а) стабилизацию выходных электрических параметров (напряжение, частота);
б) аварийно-предупредительную сигнализацию и аварийную защиту;
в) автоматическое поддержание нормальной работы после пуска и включения нагрузки, в том числе без дополнительного обслуживания (регулировки) и наблюдения в течение 6 ч.
3.12.2. Аварийно-предупредительная сигнализация и аварийная защита должны срабатывать при достижении предельных значений: сопротивления изоляции, давления масла, температуры охлаждающей жидкости и т. п. Кроме того, должны быть предусмотрены ручное отключение защиты и возможность работы при отключенной защите с соблюдением необходимых мер безопасности с применением защитных средств (диэлектрические перчатки, диэлектрические коврики и др.).
3.12.3. Система автоматизации ЭСУ АСА при возникновении аварийного режима должна обеспечивать подачу светового сигнала на щите управления, дублирующегося звуковым сигналом.
3.12.4. Регуляторы частоты вращения приводных двигателей основных источников питания должны обеспечивать номинальную частоту вращения при любой нагрузке от 10 до 100 % номинальной мощности.
3.13. Требования устойчивости основных источников питания АСА при внешних воздействиях
3.13.1. Основные источники питания должны быть устойчивы к воздействию механических факторов внешней среды по группе М18 ГОСТ 17516.1.
3.13.2. Основные источники питания АСА должны допускать их эксплуатацию в следующих условиях:
| температура окружающего воздуха, К (oС) | от 233 К (минус 40 oС) до 313 К (40 oС) |
| относительная влажность воздуха при температуре 298 К (25 oС), не более | 98 |
| дождь интенсивностью, мм/мин, не более | 3 |
| скорость воздушного потока, м/с, не более | 30 |
| запыленность воздуха, г/м3, не более | 0,5 |
3.13.3. Основные источники питания должны сохранять работоспособность после преодоления АСА брода, допустимого для его базового шасси.
3.14. Требования к силовым цепям
3.14.1. Класс точности электроизмерительных приборов, устанавливаемых в силовых цепях основных источников питания для измерения тока, напряжения и мощности, должен быть не ниже 2,5, а для измерения частоты и сопротивления изоляции - не ниже 4,0.
3.14.2. Схемы силовых цепей должны состоять из цепей, выделенных по функциональному назначению:
а) силовой коммутации;
б) измерения, контроля напряжения и сигнализации;
в) приборов электробезопасности;
г) регулирования напряжения.
3.14.3. Цепи силовой коммутации должны обеспечивать передачу электроэнергии от основного источника питания к потребителю, а также защиту основного источника питания от коротких замыканий и недопустимых перегрузок по току.
3.14.4. Цепи силовой коммутации должны обеспечивать:
а) автономную работу основного источника питания;
б) питание потребителя от внешнего источника питания через выводной щит АСА. 3.14.5. Цепи силовой коммутации должны включать в себя:
а) линию основного источника питания, рассчитанную на передачу потребителю 100 %-й мощности. В линии основного источника питания должен быть установлен аппарат, обеспечивающий коммутацию линии и защиту основного источника питания от токов короткого замыкания и перегрузки;
б) линию сети для подключения внешнего источника питания (только для источников питания частотой 50 Гц - в соответствии с таблицей 2 настоящих НПБ).
3.15. Требования к щитам управления работой ЭСУ
3.15.1. Конструкция ЭСУ должна включать в себя:
а) щит управления работой двигателя (УД) привода основного источника питания;
б) силовой распределительный щит (СР);

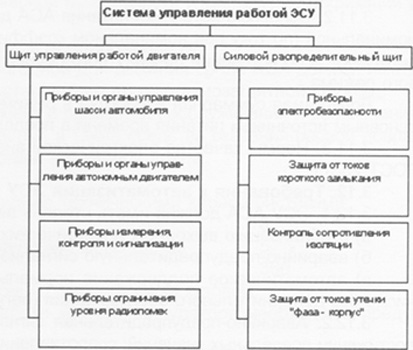

Структура системы управления работой ЭСУ АСА
3.15.2. В состав щита УД должны входить:
а) приборы контроля режима работы двигателя, частоты вращения вала привода, температуры жидкости в системе охлаждения, давления масла и другие приборы в зависимости от типа привода;
б) органы управления работой сцепления, регулятор частоты вращения коленчатого вала, включения коробки отбора мощности и другие, в зависимости от конструктивного исполнения ЭСУ;
в) средства индикации и графической информации применительно к типу привода и конструктивному исполнению ЭСУ.
3.15.3. В состав щита СР должны входить:
а) приборы измерения контроля изоляции;
б) органы управления работой основного источника питания;
в) органы управления коммутацией электрической энергии;
г) приборы электробезопасности;
д) распределительные устройства;
е) средства индикации и графической информации;
ж) приборы ограничения уровня радиопомех.
3.15.4. Для обеспечения электробезопасности личного состава, обслуживающего ЭСУ, щиты должны быть оборудованы приборами визуального наблюдения, а также устройством постоянного контроля сопротивления изоляции (УПКИ) и устройством защитного отключения (УЗО), позволяющими работать с электросиловым оборудованием без устройства защитного заземления.
3.15.5. Распределительные устройства должны состоять из розеток отбора электроэнергии, коммутационных устройств и световой индикации о наличии напряжения на розетках.
3.16. Требования к приемникам электроэнергии
3.16.1. Рабочее напряжение приемников электроэнергии должно быть не более 230 В.
3.16.2. Корпуса стационарных приемников электроэнергии должны иметь электрическую связь с шасси АСА. Переносные приемники электроэнергии должны подключаться к ЭСУ через УЗО.
3.16.3. Суммарная мощность, одновременно потребляемая стационарными и переносными приемниками электроэнергии по основным схемам работы, не должна превышать 90 % номинальной мощности основного источника питания АСА.
3.16.4. Разъемы (штепсельные соединения) должны иметь недоступные для личного состава токоведущие части и специальный контакт с жилой кабеля, соединяющего корпус приемника электроэнергии с УЗО.
3.16.5. Присоединение корпуса приемника электроэнергии к УЗО должно осуществляться через специальную жилу переносного кабеля. Эта жила должна находиться в общей оболочке кабеля, но не должна выполнять функции проводника рабочего тока.
3.17. Требования к разветвительным коробкам и кабельным катушкам
3.17.1. Конструкция разветвительных коробок должна иметь степень защиты, соответствующую IP45 по ГОСТ 14254.
3.17.2. Розетки разветвительных коробок должны иметь заглушки для защиты от попадания влаги и грязи.
3.17.3. На разветвительных коробках должна быть предусмотрена световая сигнализация наличия на них напряжения.
3.17.4. Конструкция разветвительных коробок должна обеспечивать возможность их установки на специальные подставки высотой не менее 300 мм.
3.17.5. АСА должен комплектоваться переносными катушками с силовым кабелем длиной от 25 до 40 м и стационарными катушками с магистральным кабелем длиной от 90 до 100 м. Сечение кабеля должно быть не менее 2,5 мм2.
3.17.6. Кабельные катушки необходимо конструктивно выполнять таким образом, чтобы исключалась возможность контакта корпусов разъемов кабеля с поверхностью земли.
3.17.7. Переносные кабельные катушки должны быть оборудованы ремнем для переноски.
3.17.8. Разъемы электрических кабелей между приемниками источников электроэнергии должны иметь соединения, исключающие их самопроизвольное отключение.
3.18. Требования безопасности АСА
3.18.1. Электробезопасность АСА должна соответствовать требованиям ГОСТ 12.2.037.
3.18.2. Конструкция ЭСУ АСА должна обеспечивать безопасность обслуживающего персонала от поражения электрическим током в соответствии с ГОСТ 12.1.019 и ГОСТ 12.2.037, от травмирования вращающимися и подвижными частями и получения ожогов от частей, нагретых до высокой температуры.
3.18.3. Степень защиты конструкции ЭСУ должна соответствовать IP44 по ГОСТ 14254.
3.18.4. Схема электрических соединений ЭСУ АСА переменного трехфазного тока должна иметь изолированную нейтраль (при соединении обмоток основного источника питания по схеме "звезда" с выведенной нулевой точкой).
3.18.5. Не допускается применять какие-либо устройства, создающие электрическую связь фазных проводов или нейтрали с корпусом либо землей как непосредственно, так и через искусственную нулевую точку (кроме устройства для подавления помех радиоприему).
3.18.6. Основной источник питания АСА должен быть оборудован УПКИ, а приемники электроэнергии следует подключать к основному источнику питания через УЗО.
3.18.7. УПКИ должно контролировать сопротивление изоляции относительно земли (корпуса) находящейся под рабочим напряжением ЭСУ в целом, оценивать величину сопротивления изоляции и обеспечивать световую и звуковую сигнализацию, действующую при снижении уровня сопротивления изоляции ниже установленной величины.
3.18.8. УПКИ в ЭСУ следует устанавливать на основном источнике питания перед главным коммутационным аппаратом. В цепи присоединения УПКИ к ЭСУ не допускается установка аппаратов, которыми она может быть разорвана.
3.18.9. Для обеспечения безопасности работы личного состава сопротивление изоляции относительно земли всей работающей (находящейся под напряжением) электроустановки в целом, измеренное с помощью УПКИ, должно иметь значения не ниже приведенных в таблице 2.
Таблица 2
| Род тока | Напряжение, В | Частота тока, Гц | Минимальное допустимое сопротивление изоляции ЭСУ относительно земли (корпуса), кОм |
| Переменный | 230 | 50 | 10,0 |
| 400 | 50 | 20,0 |
| 230 | 400 | 50,0 |
3.18.10. УЗО должно обеспечивать селективное отключение фазных проводов до ввода в розетки распределительного щита.
3.18.11. Для обеспечения безопасности работы личного состава АСА УЗО должно соответствовать НПБ 179 и обесточивать аварийные участки при значениях токов утечки, приведенных в таблице 3.
Таблица 3
| Параметр | Частота тока, Гц |
| 50 | 400 |
| Ток утечки (чувствительность защиты), А, не более | 0,05 | 0,01 |
| Продолжительность отключения, с, не более | 0,05 | 0,05 |
3.18.12. Конструкции УЗО и УПКИ должны обеспечивать проверку их работы при создаваемых искусственно утечках токов на корпуса потребителей для любых из линий. Для этих целей в конструкции УЗО должна быть предусмотрена схема контроля линий, включение которых вызывает искусственное замыкание.
3.18.13. ЭСУ АСА должна иметь заземляющие зажимы для подключения защитного и рабочего заземления и знаки заземления, выполненные по ГОСТ 21130.
3.18.14. АСА должен быть укомплектован стержневым заземлителем, изготовленным в соответствии с ГОСТ 16556. Комплект заземлителя с устройством для забивки его в грунт и извлечения из грунта должен состоять из стержня с зажимом, замка и молота.
3.18.15. Переходное сопротивлением между стержнем и заземляющими проводниками не должно превышать 600 мкОм.
3.18.16. Заземляющее устройство должно обеспечивать сопротивление растеканию не более 25 Ом.
3.19. Требования к осветительной мачте
3.19.1. В целях увеличения зоны освещения места аварии (пожара) АСА должен быть оборудован осветительной мачтой для подъема прожекторов на высоту не менее 8 м от поверхности земли.
3.19.2. Для подъема (опускания) мачты на заданную высоту она должна быть оснащена приводом (электрическим, гидравлическим, пневматическим). В технически обоснованных случаях мачта может быть оборудована механическим (ручным) приводом подъема.
3.19.3. Независимо от типа привода мачта должна иметь тормоз, фиксирующий ее на заданной высоте.
3.19.4. Конструкция мачты должна допускать ее эксплуатацию без растяжек при скорости ветра до 10 м/с.
3.19.5. Мачта должна быть оборудована механизмом ориентации (поворотным устройством) прожекторов в пространстве с дистанционным приводом в двух плоскостях:
а) по горизонтали не менее ± 90o;
б) по вертикали не менее ± 45o.
3.19.6. Суммарная мощность прожекторов, расположенных на мачте, должна быть не менее 3 кВт. Конструкция прожекторов должна иметь степень защиты IP45 по ГОСТ 14254.
3.20. Конструктивные требования к АСА
3.20.1. Конструктивные требования, предъявляемые при изготовлении АСА, - в соответствии с п. 6.1.13 НПБ 163-97.
3.21. Требования охраны окружающей среды
3.21.1. Выбрасывание и вытекание смазки, топлива, охлаждающей, тормозной и других жидкостей из любого агрегата, узла или через соединения не допускается.
3.21.2. Требования к создаваемому шуму в движении и при стационарной работе - по ГОСТ 27435 и ГОСТ 27436.
3.21.3. Огнетушащие вещества, используемые на АСА, должны обладать свойствами естественной утилизации без нанесения ущерба окружающей среде.
3.22. Маркировка
3.22.1. Во всех АСА в кабине водителя должна быть установлена маркировочная табличка в соответствии с ОСТ 37.001.269-96.
3.23. Упаковка
3.23.1. Полностью упакованный АСА должен отправляться потребителю в собранном виде без упаковки.
3.23.2. Эксплуатационная и сопроводительная документация должна быть упакована в соответствии с ГОСТ 23170 и техническими условиями на конкретную модель.
3.23.3. Перед отправкой потребителю АСА должен быть подвергнут пломбированию. Места пломбирования и виды пломб должны быть указаны в технических условиях на конкретную модель.
Перед пломбированием и отгрузкой предприятие-изготовитель должно:
руководствоваться требованиями по транспортировке базового шасси;
слить воду из системы охлаждения и омывателя стекол (антифриз допускается не сливать);
отключить аккумуляторную батарею;
выпустить воздух из пневмосистемы шасси;
в топливный бак шасси залить топливо, гарантирующее пробег 50 км. Пробка топливного бака должна быть исправна, плотно закрыта и опломбирована;
на лобовое стекло кабины с внутренней стороны приклеить ярлык с указанием об удалении охлаждающей жидкости из системы охлаждения, воды из омывателя стекол, воздуха из пневмоприводов, об отключении и состоянии аккумуляторной батареи (с электролитом, без электролита) и о смазке в двигателе и силовых передачах (летняя, зимняя);
заправить техническим спиртом вне зависимости от времени года тормозную систему (на тех АСА, где это предусмотрено технической документацией на базовое шасси).
В случае получения потребителем изделия непосредственно на заводе-изготовителе указанные подготовительные мероприятия не проводятся.
3.23.4. Дополнительные требования к упаковке АСА, предназначенных для экспорта, должны оговариваться контрактом или договором на конкретную модель.
